Moduły Jednostek Sterujących

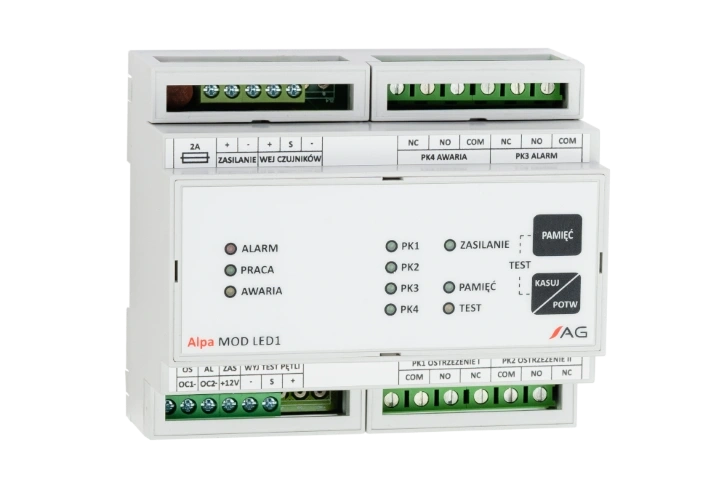

Alpa MOD LED1

Kod produktu: PW-023-A

Moduł Jednostki Sterującej Alpa MOD LED1 stosowany jest najczęściej w instalacjach detekcji gazów w garażach podziemnych. Umożliwia podłączenie magistrali z czujnikami EcoWent lub EcoDet. Moduł przeznaczony jest do montażu na szynie DIN35.

Zobacz pełny opis

Funkcjonalności:

Certyfikaty:

Opis produktu

Dane techniczne

Alpa MOD LED1 ma możliwość sterowania urządzeniami zewnętrznymi takimi jak np. wentylatory, uruchamiając w zależności od potrzeby pierwszy bądź drugi bieg wentylacji. Oprócz tego ma możliwość sygnalizacji potencjalnego zagrożenia poprzez wbudowany buczek oraz podłączone do niej tablice ostrzegawcze bądź sygnalizatory. Ilość podłączonych do niej czujników jest ściśle zależna od długości oraz rodzaju kabla, odległości między czujnikami oraz rodzaju magistrali (otwarta bądź zamknięta).

Dostępne konfiguracje:

Kod Produktu	Urządzenie	Opis
PW-023-A	Moduł Jednostki Sterującej Alpa MOD LED1	Moduł Jednostki Sterującej Alpa MOD LED1 do montażu na szynę DIN.
PW-086-LED1-S	Moduł Jednostki Sterującej Alpa LED1-S	Moduł Jednostki Sterującej Alpa LED1-S zabudowany w rozdzielnicy, do montażu naściennego IP65.
PW-086-LED1-S24	Moduł Jednostki Sterującej Alpa LED1-S24	Moduł Jednostki Sterującej Alpa LED1-S z zasilaczem 230VAC/24VDC/60W, zabudowany w rozdzielnicy, do montażu naściennego IP65. Wymiary 235x217x117

Znamionowe parametry zasilania

Napięcie U_ZAS

12 – 28 V

Moc P_ZAS

Liczba kanałów wejściowych

Warunki środowiskowe

Zakres temperatur otoczenia

-20 – 40 °C
0 – 40 °C ( Przechowywanie )

Zakres wilgotności względnej

10 – 90% ciągle
30-90% ciągle ( Przechowywanie )
0 – 99% chwilowo

Ciśnienie

1013 ± 10% hPa

5,5 – 7

IP20

Parametry wejść analogowych

R_WE

200 Ω

Parametry wyjść analogowych

R_{OBC_MAX}

200 Ω

Parametry wyjść dwustanowych

Przekaźnik

Styki bezpotencjałowe, przełączne:
AC12
: 230 V ~ / 3 A
DC1: 230 V / 0,25 A
DC1: 24 V / 3 A

Niezabezpieczone
12 V , maksymalne sumaryczne
obciążenie wyjść 360 mA
Wspólny plus
Niezabepieczone

Wbudowana sygnalizacja optyczna

Kontrolki optyczne typu LED

Wbudowana sygnalizacja akustyczna

75 dB w odległości 1 m

Przekrój kabla złącz zaciskowych

1 – 2 mm²

(dla przewodów podwójnych należy

zastosować tulejki 2 x 1mm²

lub 2 x 0,75 mm²)

Materiał obudowy

Samo-gasnący PPO

Masa

0,3 kg

Sposób montażu

Na szynie DIN-35 / TS35

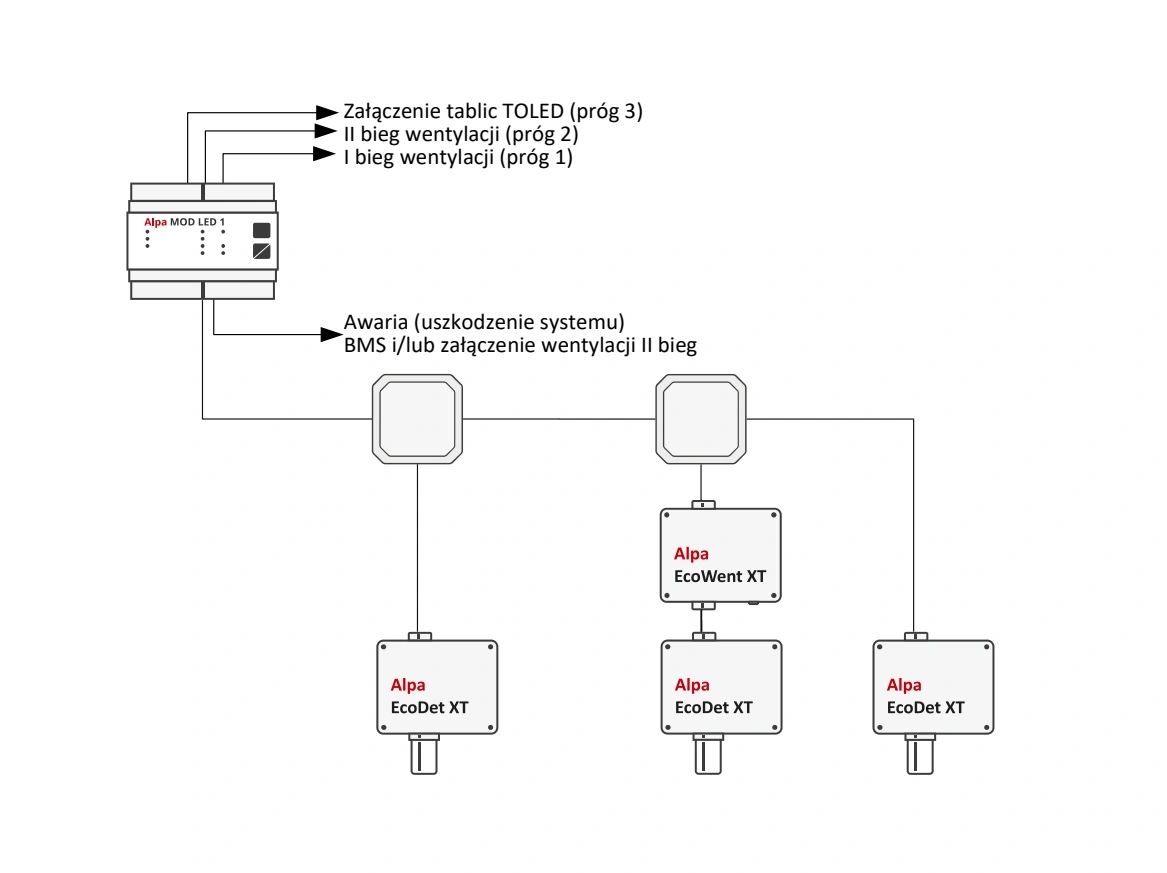

Umiejscowienie i rola w systemie

Dokumenty do pobrania

Karty katalogowe:

Jednostka Sterująca Alpa MOD LED1 - Karta katalogowa

Pobierz plik

Podręczniki użytkownika:

Jednostka Sterująca Alpa MOD LED1 - Podręcznik Użytkownika

Pobierz plik

Deklaracje CE:

Jednostka Sterująca Alpa MOD LED1 - Deklaracja zgodności

Pobierz plik
