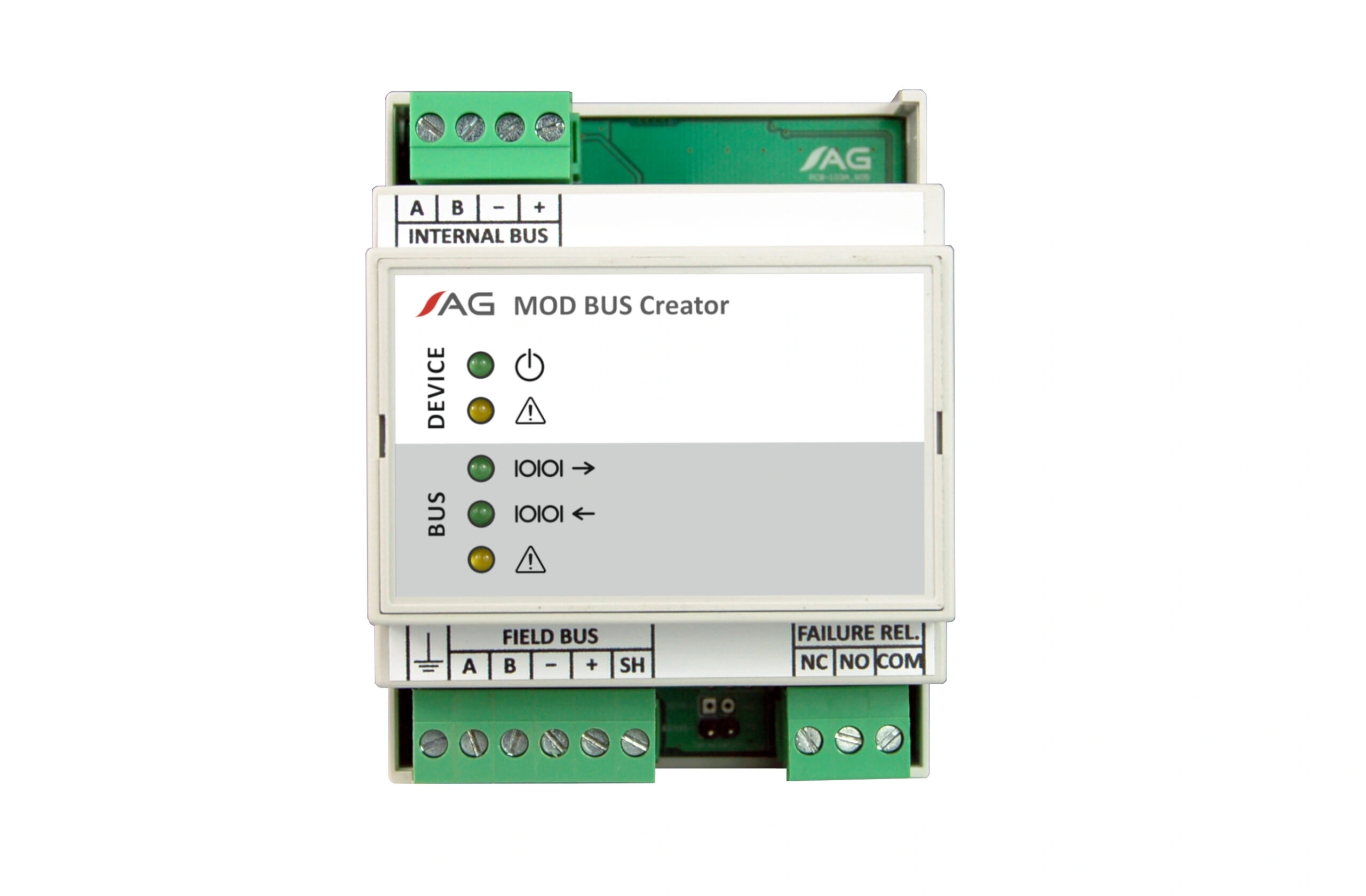

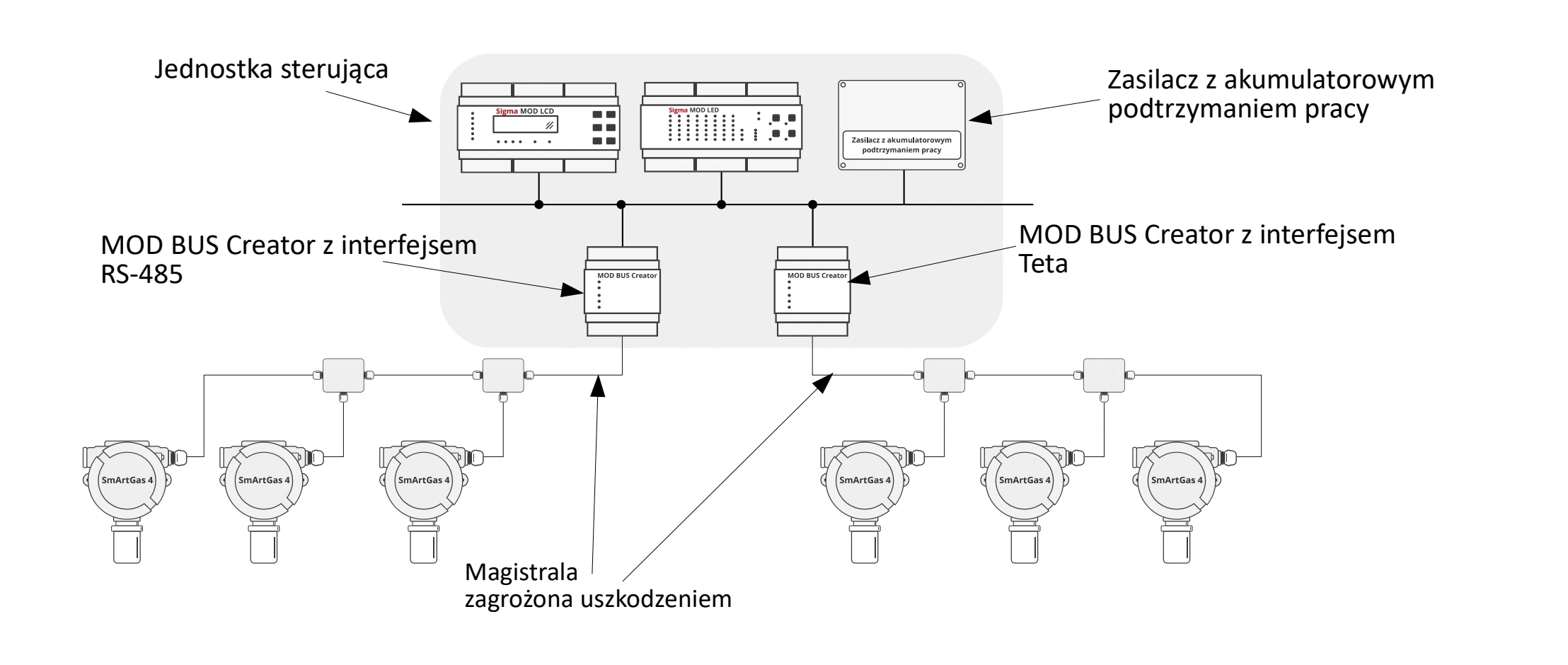

1/1 Akcesoria Sterownik Magistrali MOD BUS Creator Kod produktu: PW-120-X Sterownik Magistrali MOD BUS Creator to urządzenie które umożliwia podział magistrali danych RS-485 na pod-magistrale, wykonane w standardzie RS-485 lub Teta (standard komunikacyjny Atest Gaz). Zobacz pełny opis Opis produktu Dane techniczne Sterownik Magistrali MOD BUS Creator to urządzenie które umożliwia podział magistrali danych RS-485 na pod-magistrale, wykonane w standardzie RS-485 lub Teta (standard komunikacyjny Atest Gaz). „Pod-magistrala” utworzona przez urządzenie posiada odrębne, regulowane zabezpieczenie przeciwprzeciążeniowe, przeciwprzepięciowe oraz separację logiczną linii transmisyjnych. W przypadku fizycznego uszkodzenia przewodu lub awarii dowolnego z urządzeń podpiętych do pod-magistrali, zagrożony utratą funkcjonalności będzie jedynie wydzielony fragment systemu. Sterownik Magistrali MOD BUS Creator dokona walidacji oraz filtracji danych odbieranych z magistrali, oraz odetnie zasilanie w przypadku wykrycia zwarcia lub iskrzenia, tak aby błędne sygnały nie blokowały komunikacji w nieuszkodzonej części systemu. Znamionowe parametry zasilania Napięcie 12 – 50 V Maksymalny prąd pobierany z Internal Bus PW-120-485: 6,5 A PW-120-T: 4 A Maksymalna moc pobierana przez urządzenie, odliczając Field Bus 0,6 W Warunki środowiskowe Zakres temperatur otoczenia -20 – 40°C Zakres wilgotności względnej 10 – 90% ciągle 0 – 99% chwilowo Ciśnienie 1013 ± 10% hPa IP IP20 Parametry wyjść cyfrowych Przekaźnik Styki bezpotencjałowe, przełączne: AC12 : 50 V ~ / 0,5 A DC1: 50 V / 0,5 A Niezabezpieczone Parametry komunikacji cyfrowejPort Internal BUS Standard elektryczny Protokół komunikacyjny Prędkość Parzystość Liczba bitów RS-485 Dowolny, Modbus RTU (zależnie od konfiguracji urządzenia) 1 000, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 Bd Brak / parzysta / nieparzysta 7/8 Port Field BUS Standard elektryczny Protokół komunikacyjny Prędkość Parzystość Liczba bitów RS-485 lub Teta BUS (zależnie od wersji urządzenia) Dowolny, Teta BUS (zależnie od wersji urządzenia) 1 000, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 Bd Brak / parzysta / nieparzysta 7/8 Zwiększona odporność na zakłócenia elektromagnetyczne Port Field BUS Odporność na udary: ± 4 kV linia do ziemi (line-to-earth), ± 1,25 kV linia do linii (line-to-line) wg PN-EN 50270:2015 Warunki konieczne: zacisk uziemienia podłączony Wbudowana sygnalizacja optyczna Kontrolki typu LED Klasa ochronności elektrycznej III Wymiary Patrz Podręcznik użytkownika Przekrój kabla złącz zaciskowych 0,08 – 2,5 mm2 (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm2 lub 2 x 0,75 mm2) Materiał obudowy Samo-gasnący PPO Masa 0.3 kg Sposób montażu Na szynie DIN-35 / TS35 Umiejscowienie i rola w systemie Dokumenty do pobraniaKarty katalogowe:Sterownik Magistrali MOD BUS Creator - Karta Katalogowa Pobierz plikPodręczniki użytkownika:Sterownik Magistrali MOD BUS Creator - Podręcznik Użytkownika Pobierz plikDeklaracje CE:Sterownik Magistrali MOD BUS Creator - Deklaracja Zgodności Pobierz plik Powiązane produkty Moduły Jednostek SterującychSigma MOD LEDModuły Jednostek SterującychSigma MOD LCDModuły Jednostek SterującychSigma MOD DRV
